Montage pas à pas de la maquette du Richelieu de Heller au 1/400.
- Introduction.
Mais que diable allais-je faire dans cette galère ?

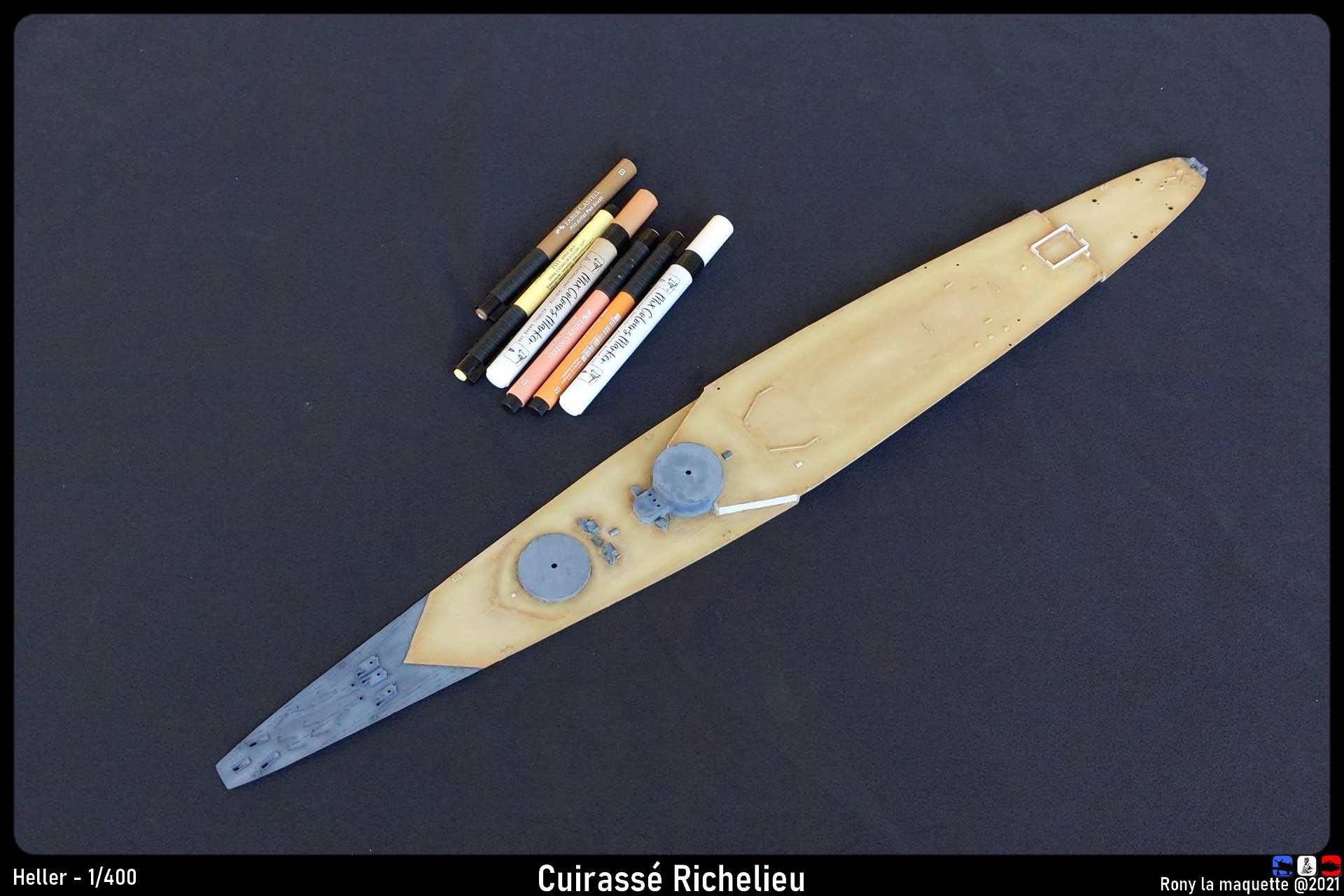

Pour casser la monotonie de la couleur Tan, j'ai passé différents jus Panel Accent Line de Tamiya.
La prochaine étape sera de coller le pont à la coque. Au vu la déformation du pont, cette opération ne sera pas si simple que cela :(
Le château est posé sur le pont.
La cheminée est encours de montage mais je ne résiste pas à la poser sur le pont pour le fun :)
Les masques sont posés sur la coque. Le masque à l'intérieur du R est trop petit pour être bien découpé, je préfère ne pas insister
Je passe un voile de gris Tamiya XF-24 et je retire les masques. La maquette du Richelieu est enfin nommée :)
Pour améliorer le visuel, je passe un jus bleu clair sur l'argile et je renforce les éclaircies des vagues.
Finalement, je trouve que le résultat est un peu trop chargé et n'est pas très réaliste. Avec un chiffon imbibé d'un peu d'alcool ménager, je retire une grande partie de la peinture blanche. Sur certaines vagues, je passe un pinceau chargé de peinture bleu. Je préfère ce rendu.
J'aime bien mes modifications, je vais pouvoir remettre du silicone transparent.
Je fixe sur le cadre une étiquette plastifiée avec le nom du bateau.
Mise à jour du 31 mai 2022
Hello! C'est Rony. Maquettiste et blogueur, je partage avec vous ma passion des maquettes, des figurines et du diorama. Si vous avez une question ou envie de réagir après avoir lu cet article, n'hésitez pas à poster un commentaire !
- La coque.
Les hublots sont percés, Les deux demi-coques sont assemblés et les renforts sont collés.
- Le pont.

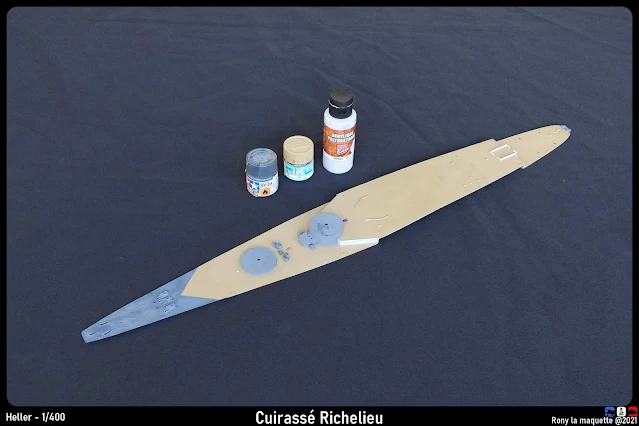

J'ai peint le pont avec du Tan Gunze H-27, avec du gris foncé Tamiya XF-24 et avec de la peinture polyuréthane gris de Prince August ref PP103.
Pour le gris, j'ai passé un jus noir. Je suis moyennement satisfait de la nouvelle teinte, je pense passer un nouveau voile de peinture XF-24 pour retrouver la teinte d'origine.
- La base du diorama.
J'ai l'impression de partir de tous les sens, mais il me paraît logique de commencer la base du diorama avant de peindre la coque du bateau. J'ai peur d'abimer la peinture de la coque si je fais cette étape à la fin du montage. Je commence par couper deux morceaux de polystyrène expansé. je place la coque sur l'une d'elles et je taille au couteau en suivant vaguement le contour de la coque. je continue à découper autour de la coque au fur et à mesure que la maquette s'enfonce dans le polystyrène. Le bateau repose maintenant sur la seconde planche mais la ligne de flottaison est encore trop haute. Je dois rogner le fond pour descendre un peu plus le bateau.
Ca y'est ma maquette du Richelieu est à la bonne hauteur.
Pour me simplifier la suite, je décide de ne pas monter les hélices et les deux stabilisateurs de la coque.
Ils ne seront, de toute Façon plus visible à la fin.
- Retour sur le pont.
Je vous l'avais bien dit que j'attaquais cette maquette dans tous les sens, je reviens sur la peinture du pont. En effet, je suis moyennement satisfait et je décide d'apporter des nouvelles nuances à l'aide de feutres de couleur à base d'alcool. C'est fait véritablement au feeling. Ces feutres ont l'avantage de se fondre entre eux et s'estomper facilement si ça ne va pas.
- La peinture de la coque.
Je n'ai pas l'habitude de peindre une surface si grande et mon atelier montre vite ses limites :(
Il m'a fallu trois tentatives pour vous présenter ce résultat. Mes deux premières tentatives ont vu la peinture s'écailler lors du retrait des scotchs de masquage. Heureusement, le troisième essai est le bon :)
J'ai utilisé une bombe à peinture Liquitex Professionel Spray Paint "rouge cadmium foncé", de la peinture acrylique polyuréthane "gris" de Prince August et du "bleu moyen mat" XF-18 de Tamiya.
- Assemblage du pont.
Je redoutais cette étape qui s'est finalement bien déroulée. J'ai collé et maintenu sous contrainte le pont à la coque à l'aide d'élastique. Suivant les conseils partagés par des membres du forum la Royale Modélisme, j'ai également renforcé la surface de collage en ajoutant une languette en travers de la coque au ras du bord.
Je n'ai pas eu de décollement lors du retrait des élastiques.
- Le diorama.
J'hésite encore à présenter le Richelieu sur son socle ou sur un petit diorama. Cette maquette sera peut-être ma seule maquette de bateau alors je continue la réalisation du décor. On verra à la fin quelle sera l'option choisie.
Après avoir fait le cadre avec une baguette de bois, Je peins la surface avec deux bleus et du blanc.
- Le pont supérieur.

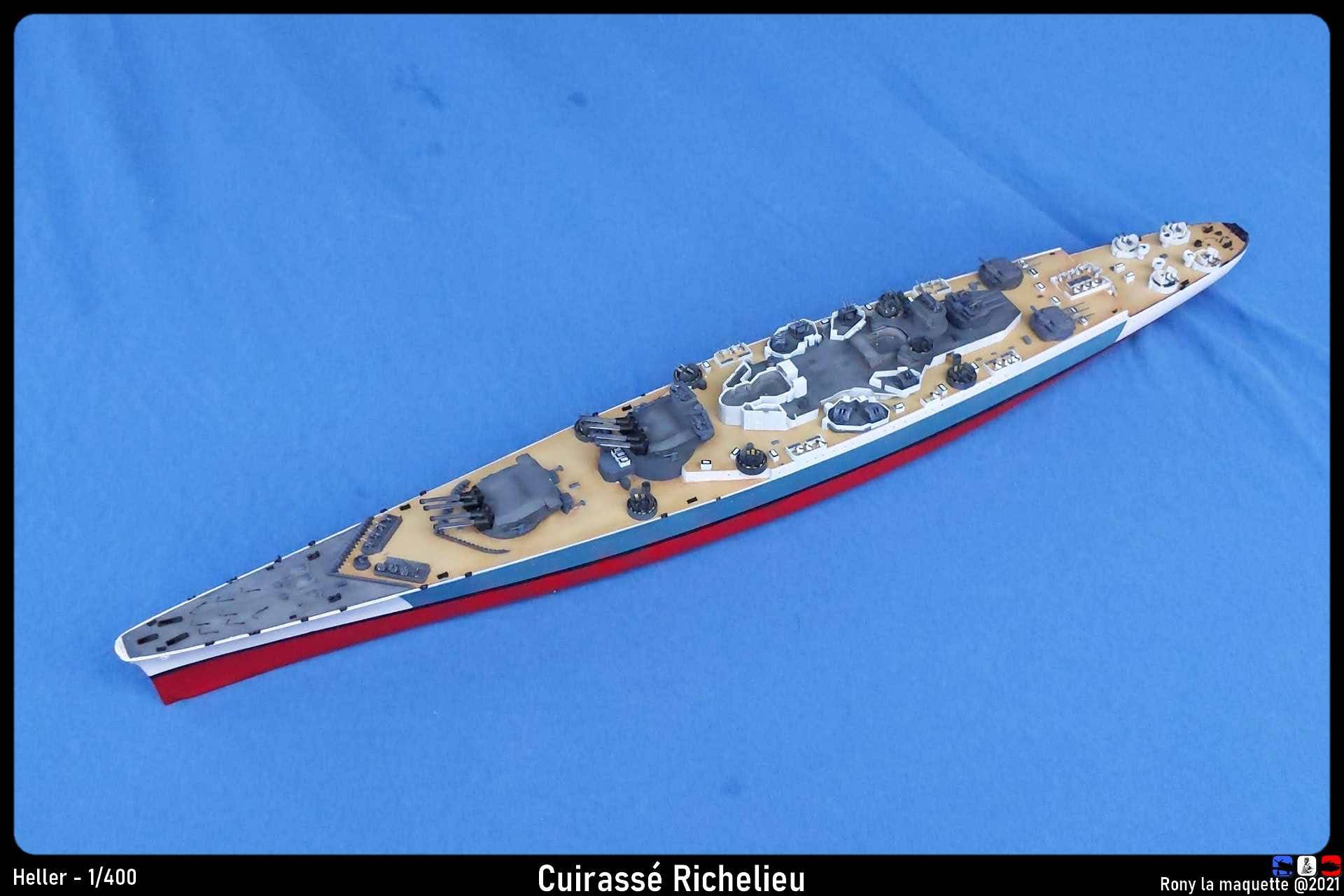

Petit à petit j'assemble, je peins et je colle les différents éléments du pont supérieur. C'est un peu long mais vite gratifiant. On voit la maquette avancer et c'est très motivant.
- Une triste nouvelle.
Je viens d'apprendre que Lionel nous a quitté. C'était un maquettiste de talent qui n'hésitait pas à nous partager ses connaissances sa bonne humeur et son humour. Je n'aurais pas le plaisir de revenir le voir avec la maquette finie. Terminer ce montage, sera ma façon de lui rendre hommage.
Je profite de ce petit paragraphe pour renouveler mes condoléances à sa famille et à tous ceux qui le connaisse.
- Quand le Richelieu rencontre son diorama.
Pour le voir le rendu du diorama je place le Richelieu sur celui-ci. Ce devrait le faire. :)
- L'aménagement du pont.

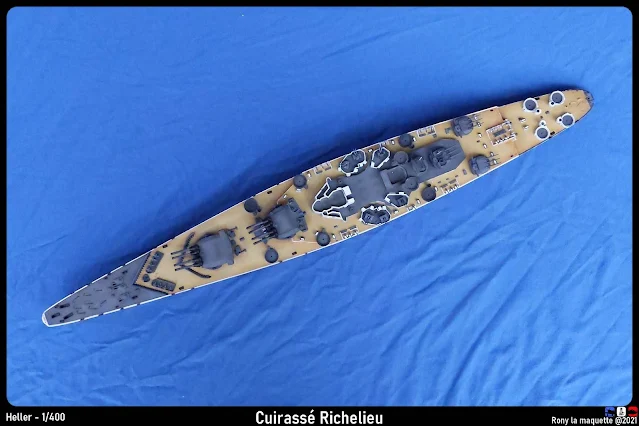

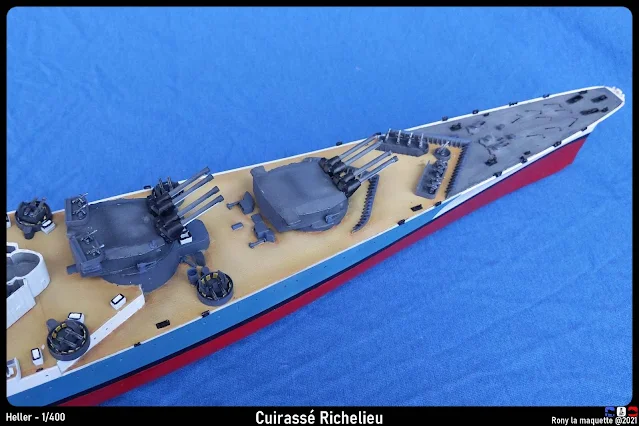

Les divers armements du pont sont collés. Je n'ai pas utilisé la photo-découpe d'Arsenal car je n'arrive pas à la travailler et les essais n'ont pas été concluants. J'ai utilisé les pièces Heller.
Avez-vous une idée pour faire les chaines des ancres?
- Les chaines des ancres.
Pour simuler les chaines, je torsade des fils de téléphone en cuivre que je peins ensuite en noir.
Je les fixe à la cyano sur la maquette. J'éprouve un peu de mal à tendre les câbles.
J'aime assez le résultat.
Je présente alors mon travail à des maquettistes chevronnés et l'un d'eux, Bruno, me donne alors une longueur de chaines suffisante pour avantageusement remplacer mon bricolage. Je reçois, le surlendemain par la poste, un petit sachet contenant une fine chaine métallique anodisée en noir mat.
J'enlève délicatement mes torsades et je place les chaines.
Effectivement, ça n'a rien à voir, le rendu est juste magnifique :)
Je remercie une fois encore Bruno pour ce cadeau.
- Les barrières.
Grâce à la finesse des barrières en photo-découpe du kit de Renaissance, les rambardes du kit sont avantageusement remplacées. Je ne suis pas à l'aise avec la P.E et mon travail à beaucoup de défaut mais globalement ça fait le job :)
- Le château principal.
Pour réaliser le château, j'abandonne l'idée de tout remplacer par la P.E et je fais un mix entre les pièces originales et les celles du kit d'amélioration. Les hublots sont faits avec des petits carrés coupés dans des films autocollants Oramask.
- Le Richelieu prend de la hauteur.
Le château et la cheminée sont installés. Les barques et les grues sont en place.
Je dois bientôt me décider sur la présentation finale, sur pied ou mis en scène un diorama.
Pour la séance photo, j'ai placé le cuirassé sur la base qui me servira pour représenter la mer.
Voici quelques photos du Richelieu sur sa base. J'aime assez le rendu, je pense définitivement me diriger vers cette présentation.
- Les câbles et antennes.
A mes yeux, la présence des câbles, des fils d'antenne ou des haubans sont un vrai plus pour une maquette. J'ai pris l'habitude de les ajouter sur mes avions et je désire évidemment le faire sur cette maquette. Malheureusement, avec ce montage, le travail va être plus compliqué.
La notice Heller est imprécise et j'ai du mal à visualiser les points d'accroche. Heureusement, les photos trouvées sur net me permettent de mieux appréhender le sujet. faute de mieux, je me permets aussi quelques raccourcis pour ne pas dire fantaisies :)
Pour simuler les fils, je commence par utiliser mon habituel fil de pêche tendu au briquet. Au vu des difficultés rencontrées sur mes premières tentatives, je réalise que je vais vite péter un câble.
Je me tourne vers la technique du fil étiré. Je commence par faire fondre un morceau de grappe au- dessus d'une flamme et je tire de chaque côté de celle-ci pour étirer le plastique fondu jusqu'à avoir un mince filet. Je rencontre un taux d'échec important et l'épaisseur des fils ne pas régulière. Je dois me résoudre à trouver une autre technique.
Sur le forum La Royale Modélisme, J'ai trouvé un tuto sur la manière de faire du fil étiré facilement et un lien de la vidéo Youtube réalisée par mon ami Bgire :) Ca me paraît facile, il n'y a plus qu'à essayer.
C'est une belle surprise, c'est vraiment très facile, je n'ai pas eu un seul échec.
J'ai trouvé ma nouvelle méthode, bye bye fil de pêche :) Je vous partage le lien Youtube :)
Avec de la patience et de la colle Cyano, je fixe un à un les étirés sur le cuirassé.
- Les belles couleurs du drapeau français.
Les différents pavillons sont découpés dans la feuille imprimée par Heller. Je passe un petit coup de feutre bleu et rouge sur les arêtes pour couvrir le blanc.
- Les marquages.
Ca va être assez facile, je n'ai que les deux décalcomanies Richelieu à installer sur les côtés de la coque arrière. Mais en réalisant un camouflage diffèrent de celle de la boîte, je n'avais pas réalisé que je ne pourrais plus utiliser les décalques. En effet, les marquages fournis sont blancs et les marquages souhaités sont gris foncé. Heureusement, j'ai ma fidèle machine à découper pour faire des pochoirs.
Je commence par scanner la planche du kit et je créés les masques. L'inscription Richelieu est assez petite, je préfère en découper plusieurs.
La maquette est maintenant terminée. Toutefois, il me reste encore un gros challenge: réaliser la mer.
- Le weathering.
Je n'avais pas prévu de pousser le montage jusqu'à cette étape, je ne voulais pas trop en faire pour mon premier bateau. Malheureusement pour moi et heureusement pour le montage, une discussion avec certains membres du club de modélisme Escadrille Saint Michel m'a fait changer d'avis.
Je vais salir la maquette.
Ne sachant pas trop comment m'y prendre, je vais essayer d'utiliser des feutres Pitt Artist Pen de Faber et Castell. Je pose la pointe du feutre sur la coque et j'étire l'encre avec le doigt. J'alterne les couleurs pour réaliser ces effets avec plus ou moins de réussite.
- Préparation de la base du diorama.
Je commence par boucher le trou entre la coque et la base du diorama. J'utilise de l'argile de modelage Creall Do & Dry acheté à Action.
Je texture l'argile avec une pointe. J'insiste particulièrement sur les remous des hélices.
- Reproduction de la mer avec du silicone transparent.
La base est maintenant prête, il me reste reproduire la mer. Je vais faire appel à la technique utilisée pour le diorama du X-Wing.
La réalisation de ce diorama est à découvrir en suivant ce lien.
J'étale du silicone universel transparent avec une spatule. Avec l'aide d'une photo et une pointe, je crée les vagues en essayant de ne pas trop exagérer. Je lisse et corrige les vagues avec le doigt trempé dans de l'eau savonneuse.
une fois sec, je peindrai les crêtes des vagues en blanc pour améliorer le rendu.
- Le samedi, c'est permis
Pour le fun, je fais une petite photo délire avec la veilleuse de ma fille
- Réalisation des crêtes des vagues.

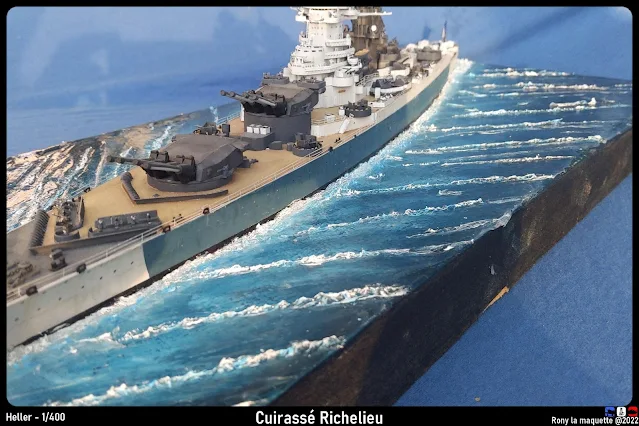

J'ai passé un pinceau chargé de blanc sur toutes les crêtes des vagues et sur les remous de la coque.
- Reprise de la mer.
Certains membres du forum La Royale m'ont apporté des bons conseils pour rendre le diorama un peu plus réaliste. Malheureusement pour moi, appliquer ces conseils, revient à reprendre mon travail précédent. Après pas mal d'hésitation, je me jette à l'eau.
Je commence par couper au cutter les crêtes des vagues, j'enlève aussi le silicone à l'avant du bateau.
Au pinceau, je peins l'écume des nouvelles vagues pour visualiser le futur rendu.
Avec un aérographe, je passe plusieurs couches de bleu sur la mer pour accentuer les teintes et effacer les raccords de silicone.
Je passe des couches successives de verni brillant sur le mastique pour renforcer l'aspect "mouillé" et le brillant.
- Les derniers détails.
Je remplace quelques barrières mal montées ou qui n'ont pas aimé la suite du montage.

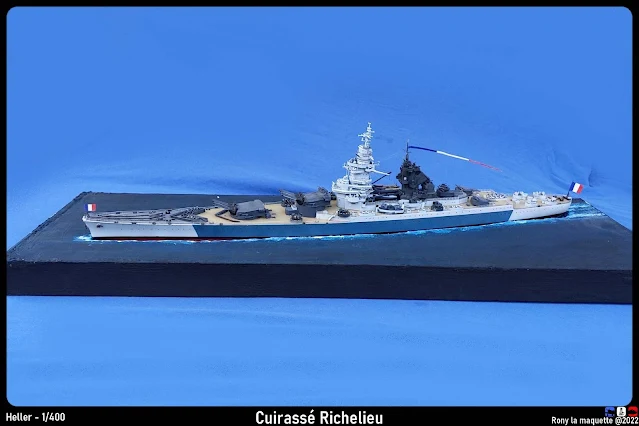

Voilà! Le montage de la maquette du Richelieu est terminé. Avant de trouver sa place dans la vitrine, le cuirassé a le droit à une petite séance photo. Et vu sa taille, ce n'est pas évident :(.

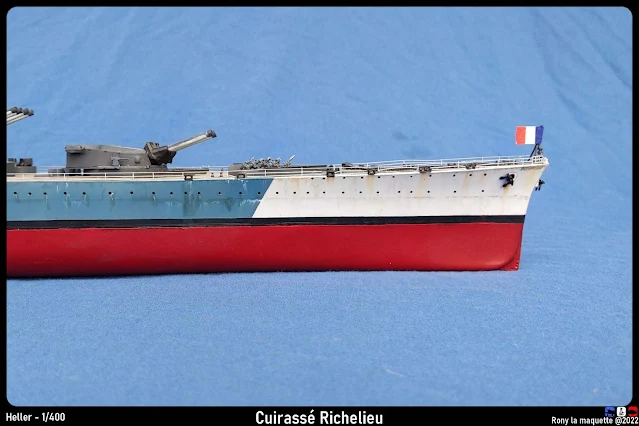

- Les photos finales de la maquette du cuirassé Richelieu d'Heller au 1/48.
- Conclusion.
Finir cette maquette est mon hommage à mon ami Lionel qui nous a quitté trop tôt. Grâce à lui, j'ai découvert et apprécié un nouvel univers: les maquettes de bateaux. J'aurai tant aimé tenir ma promesse de revenir le voir avec cette maquette.
Je suis super satisfait du résultat. Je trouve que je ne m'en suis pas trop mal sorti pour une première :)
Il n'est pas évident de sortir de sa zone de confort et j'ai réalisé que je n'étais pas forcément bien équipé pour manipuler les petits détails et la photo-découpe. Ce Richelieu a fière allure dans la vitrine.
Je tiens à remercier Bruno pour l'aide apportée tout au long du montage en prenant le relais de Lionel. Je remercie également les membres du forum La Royale pour les précieux conseils.
Qu'en pensez-vous? A bientôt.
