Montage pas à pas de la maquette du Rafale C de Revell au 1/48.
- Introduction.
2021 est l'année du rafale :) On parle beaucoup de lui en ce moment, ça m'a donné l'envi de monter le Rafale C de Revell au 1/48. Je ne pars pas à l'inconnu car j'ai déjà monté une maquette du Rafale B et un Rafale M Idolmaster.
J'ai peint l'intérieur du cockpit en gris pneu Gunze H-77 et je peins ensuite le dôme arrière et la casquette en noir. Je vais représenter le rafale avec le cockpit fermé, je peins alors les écrans en noir et j'ajoute une goutte de verni brillant dessus.

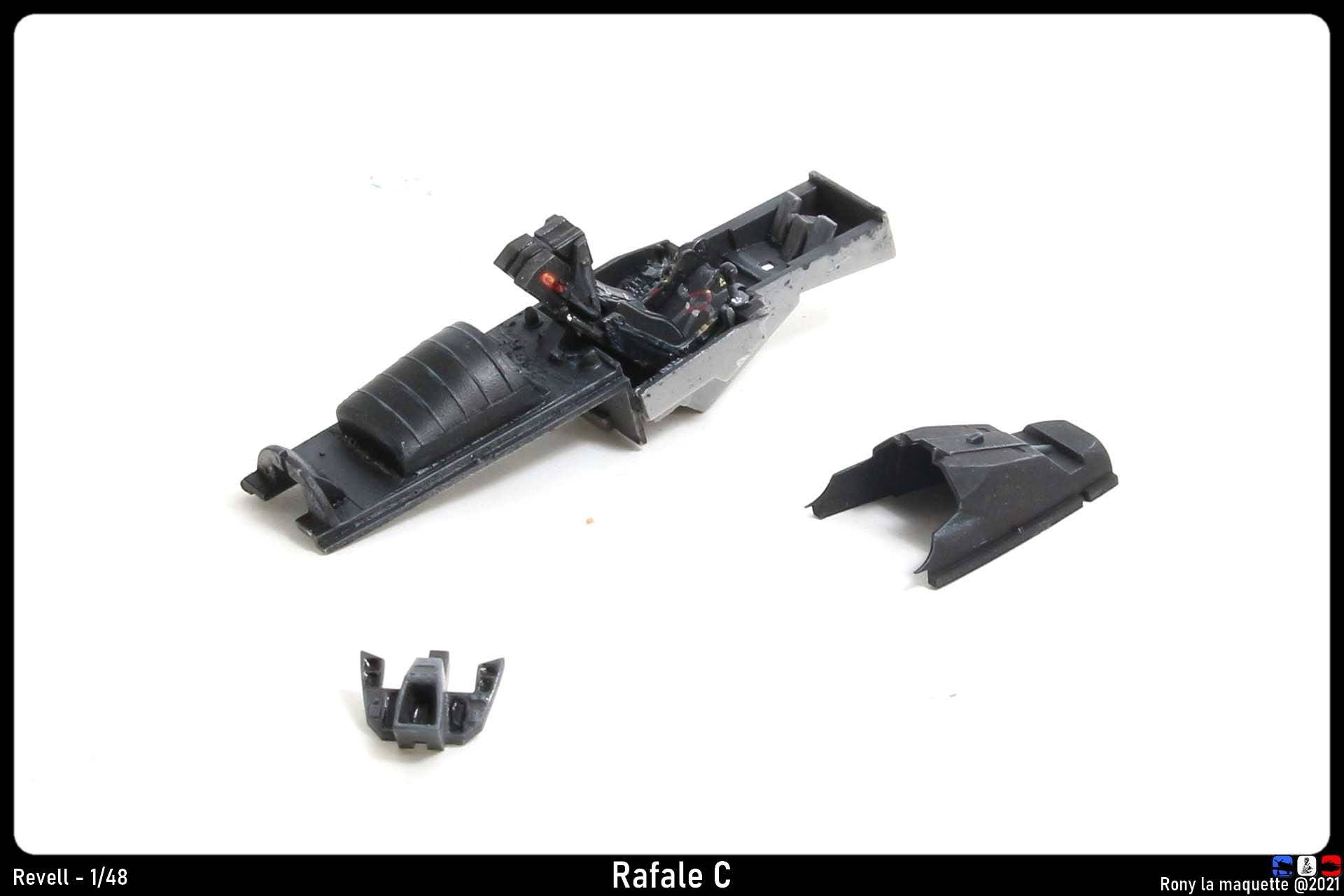

- Le cockpit.
Le siège éjectable est également peint en noir. Les sangles sont peintes en gris foncé et argent. J'avais ajouté une poignée d'éjection à l'avant du fauteuil mais lors du montage à blanc, je me suis aperçu que celle-ci était en interférence avec le tableau de bord. je me suis résigné à enlever cette poignée.
- Les trains d'atterrissage.
Le logement des trains d'atterrissage est peint en aluminium. Je passe ensuite avec un jus noir pour faire ressortir les détails. Je profite de la peinture aluminium pour peindre les trains d'atterrissage.
- La mise en croix.
- La canopée.
J'utilise du scotch Tamiya pour recouvrir les parties vitrées de la canopée et je peins les éléments internes. Les pièces sont ensuite collées sur la verrière et celle-ci est mise en place sur la maquette.
- La peinture.
La maquette étant entièrement peinte en grise, je veux casser l'homogénéité en apportant des variations légères de la teinte. Je vais réessayer la technique du noir et blanc avant peinture.
Je commence par peindre la maquette en noir.
L'intrados est à peine éclairci pour que celui-ci soit plus sombre que l'extrados.
- Le camouflage.
Je commence par des voiles légers de Tamiya XF-82. C'est un peu trop sombre à mon gout. Je passe un voile léger du gris Gunze H-335. Les voiles étant assez légers, on devine encore les zones noires et blanches. J'ai réussi à nuancer le gris. Quelques panneaux sont éclaircis avec un mélange du Gunze H-335 et de Tamiya XF-19. J'ai quelques reprises de peinture et des joints à l'intrados à reprendre mais je suis satisfait du résultat :).
- Le verni brillant.
Pour faciliter la pose des décalcomanies, je pulvérise du vernis acrylique polyuréthane brillant de Prince August sur la maquette.
- La pose des décalcomanies.
La décoration de cette maquette est inspirée par un Rafale de EC 2/30 Normandie-Niémen vu à la BA118 située à Mont-de-Marsan en 2017. Les décalcomanies sont de bonne qualité et je n'ai pas rencontré de difficulté :)
- Le vernis de protection.
Pour limiter le silvering et emprisonner les décalcomanies, je passe une seconde couche de verni brillant. Pour cette occasion je vais essayer le vernis brillant d'AK interactive. Je dilue le vernis avec le diluant de la marque à 50/50. Je pulvérise le mélange avec l'aéro.
- Le surlignage des panneaux avec un jus.
Une fois la seconde couche de vernis sèche, je commence à mélanger de la peinture à huile noire et blanche pour obtenir un gris légèrement plus foncé que le camouflage. Je dilue fortement ce mélange avec de l'essence F pour obtenir un jus très liquide. Avec un pinceau, je pose le jus dans tous les creux de la maquette. Quand il y à trop de ligne, je couvre toute la surface. Après une vingtaine de minute, j'essuie légèrement dans le sens du vent avec un Sopalin imbibé d'essence F.
Sur les photos suivantes, le coté gauche du Rafale n'est pas encore nettoyé, le coté droit est fait.
- Les moteurs.
- Le Rafale est sur ses roues.
La conception intelligente de cette maquette permet de monter facilement les trains d'atterrissage. Les portes des trains principaux sont un peu plus galère. La notice est assez floue sur le sujet.
Voilà ! Le rafale se pose enfin sur ses roues :)
- Les feux et phares.
Les différentes pièces transparentes sont peintes, puis, collées.
Les capteurs du nez sont également fixés.

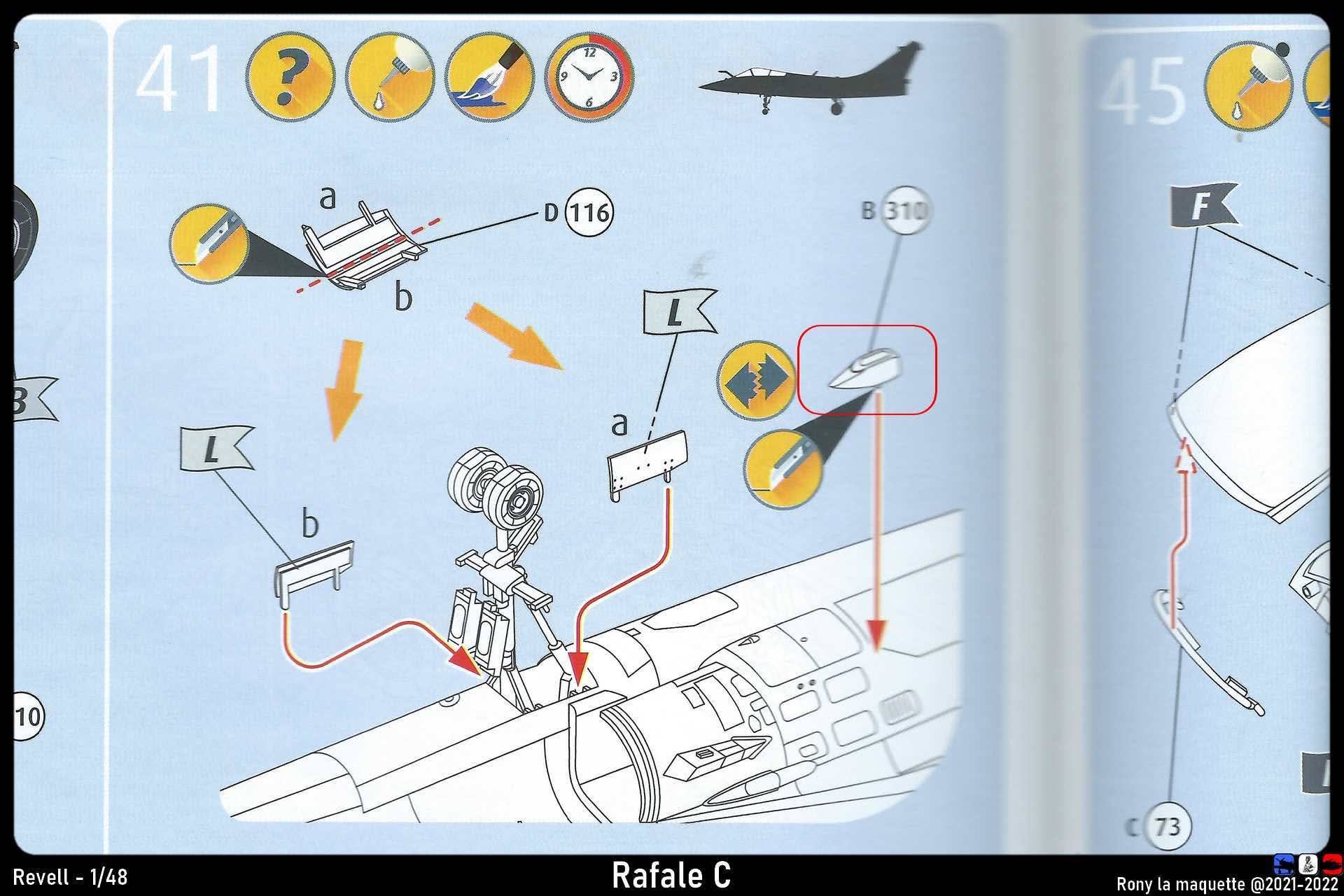

- Où se colle la pièce 310?
La notice montre que la pièce 310 doit être mise en place devant la porte de train. Mais sur les photos de l'intrados d'un vrai Rafale, je ne retrouve pas cet élément.
Que représente donc cette pièce et ou est son emplacement?
La pièce 310 se trouve à coté du canon :)
- Les salissures.
Pour salir le Rafale, j'utilise des Feutres Pitt Artist Pen de Faber-Castel de différentes teintes. Je pose la pointe du feutre sur la maquette et j'étale l'encre avec mon doigt dans le sens du vent.
- Les charges externes, première partie.
J'ai choisi de présenter le Rafale avec trois bidons de 2000l, deux missiles MICA-IR et deux missiles MICA-EM.
J'hésite à ajouter les bombes GBU-12.
- Le vernis mat.
Je préfère avoir une finition mate sur mes maquettes pour limiter les reflets dans la vitrine. Je pulvérise à l'aérographe un mélange de vernis acrylique Pébéo mat et d'eau (50/50).
J'ai commencé à coller les réservoirs sous le fuselage.
- La mise en place de la verrière.
Contrairement à mon idée de départ, je vais présenter la maquette avec le cockpit ouvert. Les scotchs sont enlevés du pare-brise et de la canopée. Le siège éjectable est enlevé le temps d'installer le vérin de la verrière.
La perche de ravitaillement est également mise en place. J'ai un peu galéré à trouver une position satisfaisante.
- Les charges externes, deuxième partie.
Finalement, je me suis décidé à faire les bombes GBU-12. J'ai toujours eu du mal à réussir les bombes. Je suis en net progrès mais ce n'est pas encore ça. Pour me faciliter la vie, j'ai utilisé les décalcomanies pour la bande jaune et le rendu n'est pas terrible. Elles sont de travers :(
Les bombes sont collées aux pylônes.
- Les flammes de sécurité des GBU-12.
Sur les photos des Rafale parqués au sol avec les munitions, on voit souvent les flammes de sécurité des bombes GBU-12 flotter au vent. Je décide de reproduire ce détail. Je commence par peindre une feuille d'aluminium en rouge. Je découpe celle-ci en petite lamelle. J'utilise ensuite un feutre POCA blanc pour faire des petites marques simulant le texte "remove before flight". Je colle cette flamme à un fil de pêche et je colle enfin l'autre extrémité à la bombe.
Ce montage est maintenant terminé. En route pour le stand photo.

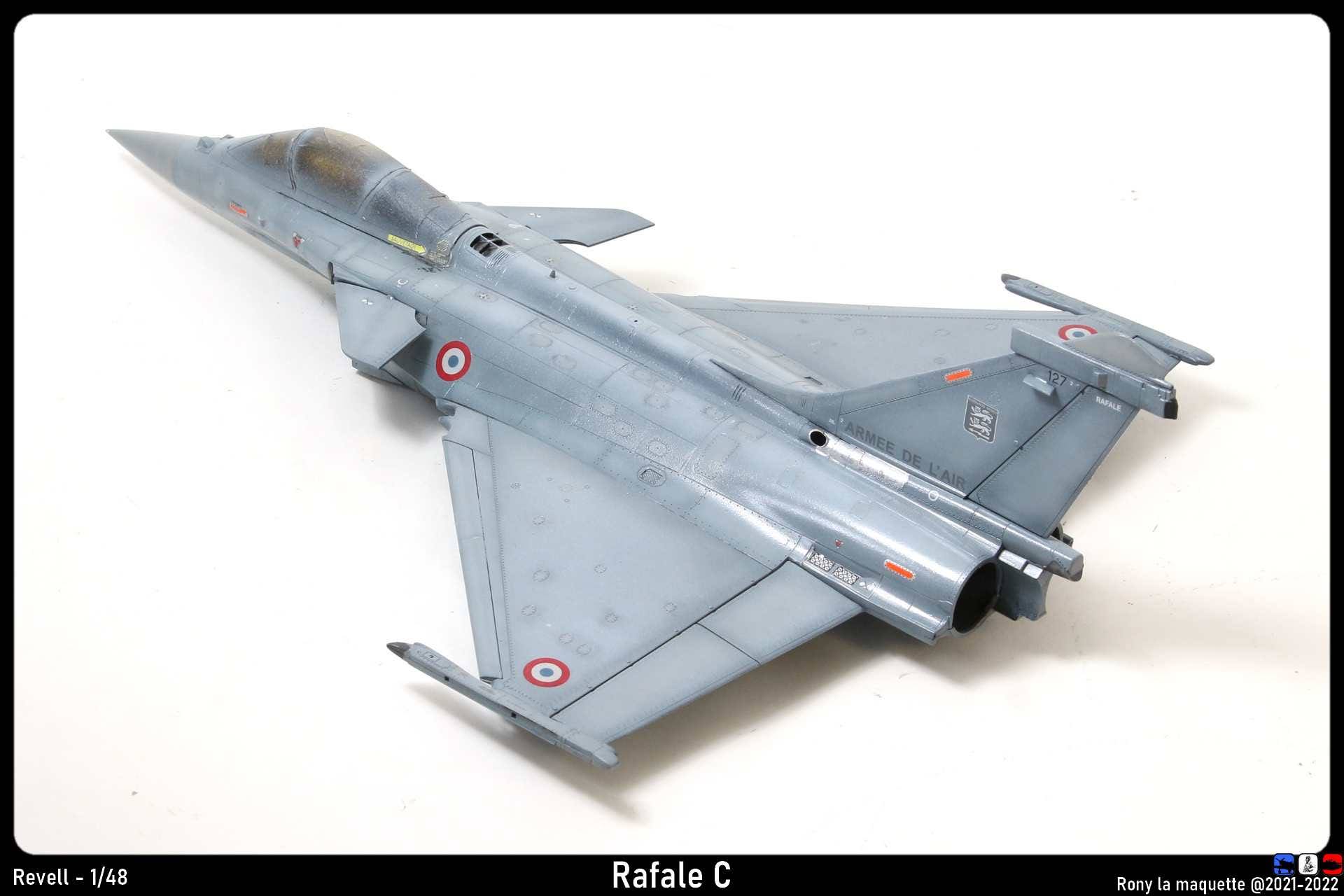

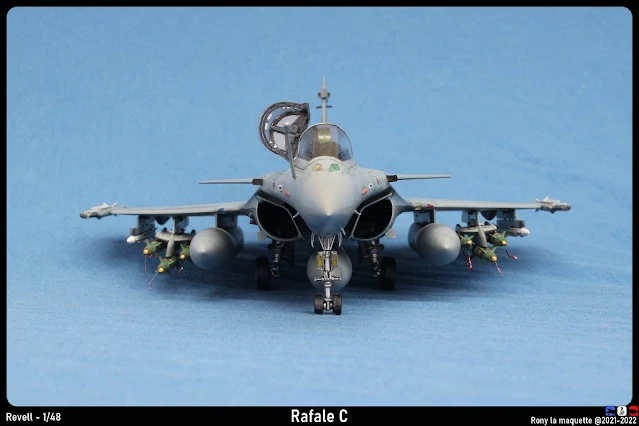

- Les photos finales de la maquette du Rafale C de Revell au 1/48.
En postant ces photos, je viens de m'apercevoir que ce Rafale a perdu une de ses antennes. Heureusement, j'ai retrouvé celle-ci sur le stand photo, j'ai pu remettre cette antenne en place. J'ai la flemme de refaire une nouvelle séance photo.
- Une photo de famille.
Voici mes trois Rafale réunis :)
- Conclusion.
C'est une maquette sympa à monter. Le Rafale est un bel avion mais je ne suis pas très fan de son camouflage gris. J'ai souvent repoussé la réalisation de ce kit à cause de cela.
Du coup, ma plus grande satisfaction est d'avoir réussi à réussi à peindre ce camo en donnant un peu de vie sans trop exagérer. Je pense avoir trouver un juste équilibre. Mon autre satisfaction est la réalisation des charges externes, j'ai l'impression de mettre pas mal améliorer avec ce montage.
J'ai hâte de réaliser son diorama pour le mettre en valeur.
Le diorama est terminé. Il est a découvrir sur ce blog.
Qu'en pensez-vous?
Merci d'avoir suivi ce montage et je vous dis à bientôt pour ma prochaine réalisation.
