Comment faire une maquette du Nieuport Ni-17 d'Eduard au 1/48.

Montage pas à pas du Nieuport Ni-17 d'Eduard au 1/48.

Montage pas à pas du Nieuport Ni-17 d'Eduard au 1/48.
Montage pas à pas du Nieuport Ni-17 d'Eduard au 1/48.

  • Introduction.

Le Nieuport 17 est un chasseur français sorti au milieu de l'année 1916. Il se fit remarquer par ses grandes qualités d'avion de chasse. Cet avion fut utilisé par les alliés de la France.
Le kit d'Eduard permet de reproduire des Nieuport de différents pays, 2 Anglais, 2 Italiens et deux Français dont un ayant appartenu aux volontaires américains de l'escadrille Lafayette.
Lors de l'achat de la maquette, il m'est paru évident que la maquette sera peinte aux couleurs italiennes. Mais depuis mon intention de faire un diorama avec les figurines de l’armée de l'air  française, je me dirige vers une décoration de sa patrie d'origine: la France.

  • Le cockpit.

Bien que petit et peu visible à la fin, je me suis donné pour objectif de peindre un effet bois.
J'ai commencé par peindre l’intérieur en couleur crème, puis j'ai peint des trais fins de différents marrons. Une fois assez satisfait du résultat, j'ai collé les éléments en photo-découpe.

Cockpit du  Nieuport Ni-17 d'Eduard au 1/48.
Cockpit du  Nieuport Ni-17 d'Eduard au 1/48.
Cockpit du  Nieuport Ni-17 d'Eduard au 1/48.
Cockpit du  Nieuport Ni-17 d'Eduard au 1/48.

  • Le fuselage.

Avant de fermer le fuselage, j'ai percé les différents passe-câbles pour la future étape de haubanage.
Le fuselage est assemblé avec une certaine difficulté due à la mauvaise compréhension du plan de notice. Au pire si l’intérieur n'est pas monté comme il faut, ce n'est plus visible :)

J'ai peint le fuselage et les éléments extérieurs en aluminium.


Fuselage du  Nieuport Ni-17 d'Eduard au 1/48.
Fuselage du  Nieuport Ni-17 d'Eduard au 1/48.
Fuselage du  Nieuport Ni-17 d'Eduard au 1/48.
Fuselage du  Nieuport Ni-17 d'Eduard au 1/48.

Les ailes du  Nieuport Ni-17 d'Eduard au 1/48.
Les ailes du  Nieuport Ni-17 d'Eduard au 1/48.
Les ailes du  Nieuport Ni-17 d'Eduard au 1/48.
Les ailes du  Nieuport Ni-17 d'Eduard au 1/48.

Prochaine étape la réalisation des cocardes.

  • Réalisation des cocardes.

En appliquant la technique présentée dans mon Tuto, Caméo Silhouette portrait, les cocardes. j'ai utilisé la Silhouette portrait pour découper les masques de la décoration.

Réalisation des cocardes du Nieuport Ni-17
Réalisation des cocardes du Nieuport Ni-17
Réalisation des cocardes du Nieuport Ni-17
Réalisation des cocardes du Nieuport Ni-17
Réalisation des cocardes du Nieuport Ni-17
Réalisation des cocardes du Nieuport Ni-17
Réalisation des cocardes du Nieuport Ni-17
Réalisation des cocardes du Nieuport Ni-17

La cellule de l'avion est à l'atelier peinture, je vais peindre les numéros 4. les coqs seront en décalcomanies.

  • Renforcer le visuel de la structure de l'aile.

Les nervures et la toile sont bien représentées par Eduard, mais je veux expérimenter une technique vue dans un livre qui consiste à scotcher les arêtes et de peindre par-dessus de façon de les faire ressortir.
Je place du papier autocollant de largeur 0.8 mm sur chaque nervure des ailes.

Peinture des nervures des ailes du Nieuport Ni- 17
Peinture des nervures des ailes du Nieuport Ni- 17

Je passe un voile d'aluminium mat sur les bandes. Après séchage, je retire les caches.
Je suis assez mitigé du résultat. Les nervures au niveau de la toile alu me plaisent mais sur les cocardes, ce n'est pas réussi. J'aurais certainement dû passer un voile de peinture avec des couleurs plus proches de la cocarde pour limiter le contraste.

Peinture des nervures des ailes du Nieuport Ni- 17
Peinture des nervures des ailes du Nieuport Ni- 17
Peinture des nervures des ailes du Nieuport Ni- 17
Peinture des nervures des ailes du Nieuport Ni- 17

 Pour l'intrados, j'ai passé un voile plus léger sur les cocardes. C'est un peu mieux.

Peinture des nervures des ailes du Nieuport Ni- 17
Peinture des nervures des ailes du Nieuport Ni- 17
Peinture des nervures des ailes du Nieuport Ni- 17
Peinture des nervures des ailes du Nieuport Ni- 17
Peinture des nervures des ailes du Nieuport Ni- 17
Peinture des nervures des ailes du Nieuport Ni- 17

  • La mise en croix.

Le fuselage est monté et j'ai repris le bleu des cocardes.

La mise en croix du Nieuport Ni-17
La mise en croix du Nieuport Ni-17
La mise en croix du Nieuport Ni-17
La mise en croix du Nieuport Ni-17

  • Mise en place des ailes hautes.

Le collage des ailes hautes est une phase assez délicate à mes yeux. Je me décide à coller les mats en premier, puis de fixer les haubans des ailes inférieures et de coller les ailes hautes.
Finalement, lors de la mise en place des mâts et de la présentation à blanc des ailes hautes pour vérifier le bon positionnement de l'ensemble, je  à profiter du bon alignement pour coller les ailes hautes.
J'ai utilisé les décalcomanies du kit pour les coqs placés sur les côtés du fuselage. J'ai également essayé de peindre l'hélice.

Mise en place des ailes hautes.du Nieuport Ni-17
Mise en place des ailes hautes.du Nieuport Ni-17
Mise en place des ailes hautes.du Nieuport Ni-17
Mise en place des ailes hautes.du Nieuport Ni-17
Mise en place des ailes hautes.du Nieuport Ni-17
Mise en place des ailes hautes.du Nieuport Ni-17
Mise en place des ailes hautes.du Nieuport Ni-17
Mise en place des ailes hautes.du Nieuport Ni-17

  • Les haubans.

Fixer les haubans est la phase qui me fait hésiter à monter un biplan.
J'utilise du fil de pêche 0.2 mm que je peins en noir. Je fixe une extrémité avec de la colle cyanoacrylate, et une fois sec je tends le fil jusqu’à l'autre extrémité et je colle. je coupe au cutter fin tous les morceaux de fil qui dépasse. Si le fil n'est pas assez tendu je chauffe une aiguille et j'approche celle-ci près du fil de pêche ce qui a pour effet de le tendre en un instant.
Ça c'est la théorie, force est de reconnaître que je suis loin d’être doué et qu'il y a quelques de défaut de tension et des traces de colles visibles :(
L'étape critique est passée, je vais pouvoir finir la maquette plus sereinement :)

Les haubans du Nieuport Ni-17
Les haubans du Nieuport Ni-17
Les haubans du Nieuport Ni-17
Les haubans du Nieuport Ni-17
Les haubans du Nieuport Ni-17
Les haubans du Nieuport Ni-17
Les haubans du Nieuport Ni-17
Les haubans du Nieuport Ni-17
Les haubans du Nieuport Ni-17
Les haubans du Nieuport Ni-17

  • Les salissures.

J'ai commencé à salir le Nieuport. Un peu de terre sur l'intrados de l'aile inférieure au niveau des roues et des traces d'huile moteur. Les plus attentifs auront remarqué que j'ai légèrement tourné le capot moteur car il était mal positionné.

Les salissures du Nieuport Ni-17
Les salissures du Nieuport Ni-17
Les salissures du Nieuport Ni-17
Les salissures du Nieuport Ni-17
Les salissures du Nieuport Ni-17
Les salissures du Nieuport Ni-17

  • Les roues.

Les roues sont collées. Celles-ci étant sèches, je les salis avec des marrons en prévision de la mise en place sur le diorama.

Les roues du Nieuport Ni-17
Les roues du Nieuport Ni-17

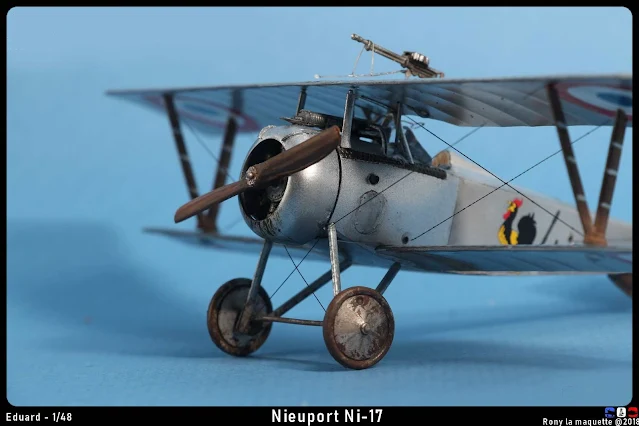

La mitrailleuse de l'extrados est installée. L’hélice est collée.

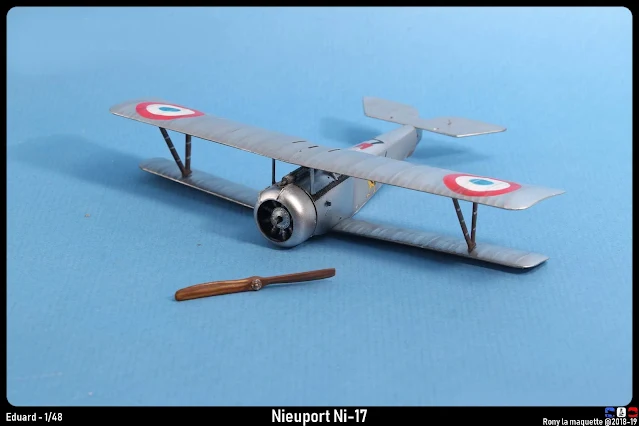

  • Fin du montage.

Merci d'avoir suivi ce montage.
Je suis satisfait d'avoir fini ce montage car j'appréhende toujours la réalisation des biplans et tout particulièrement l'installation des haubans. Si la maquette est simple à montée, j'ai eu quelques difficultés avec la photodécoupe.
J'ai hâte, maintenant, de finir le diorama pour pouvoir le mettre en valeur dans ma vitrine.

Les photos finales du Nieuport Ni-17 sont à découvrir en suivant le lien ci-dessous.
