Montage pas à pas de la maquette du Dewoitine D.520 de Tamiya au 1/48.
- Introduction.
Ceux qui ont suivi mon reportage sur le Salon du modélisme d'Antony de 2022 savent que j'ai investi dans un kit pour motoriser et sonoriser une maquette de Make Them Move. Une fois ce kit en ma procession, il me restait à trouver une maquette pour l'accueillir. Ce choix s'est fait à la lecture de l'article sur les D.520 sur l'Atlantique du magazine "Les ailes".
Ce sera un Dewoitine D.520 de Tamiya aux couleurs des avions du groupe Doret des forces
françaises de l'intérieur (F.F.I.). En été 1944, cette unité était équipée avec des Dewoitine D.520 abandonnés par les Allemands et elle avait pour mission de neutraliser les positions allemandes autour des « poches de l’Atlantique ».
Vous aimer le Dewoitine D.520?
Je vous partage le lien de l'article détaillant le montage d'un autre D.520 de Tamiya monté en 2018.
- Cockpit.
Pour peindre le cockpit du Dewoitine du GC 1/3, j'avais utilisé du Gunze H-55 Bleu nuit brillant. Cette teinte est assez proche du bleu du cockpit des D.520. Pour ce montage, je veux un bleu plus clair pour rendre le cockpit plus lumineux, quitte à faire une belle entorse à la réalité. Je vais utiliser du Gunze H-54 Bleu US Navy. Le bleu est un peu clair, je passe un jus noir sur celui-ci.
J'utilise les décalcomanies pour représenter les instruments de bord et j'ajoute quelques couleurs sur les boutons. Je n'oublie pas d'ajouter le viseur OPL RX 39.
J'assemble les pièces du cockpit et j'installe le pilote.
- L'électronique.

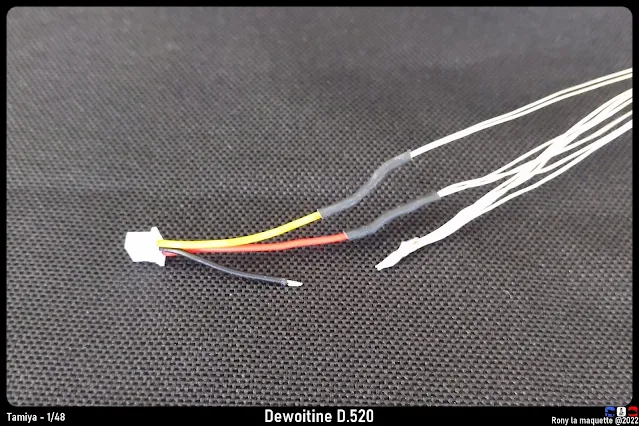

Grâce à la notice téléchargeable sur le site Make Them Move, les branchements se font sans difficulté.
- Installation du moteur.

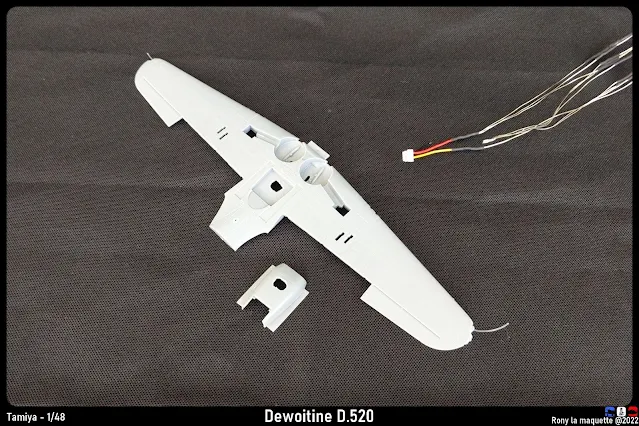

Pour installer le moteur, je charcute quelque peu le nez de l'avion et je taille le support moteur. Je place la fibre optique qui alimentera les feux de dérive. En suivant les conseils d'une des vidéos de Make Them Move, je peins la fibre optique en noir.
Aie aie. Avec toutes ces manipulations, je viens de perdre la résistance de l'un des fils alimentant les LED. Cela compromet sérieusement la suite :(
Entre les fils apparents et la réparation à faire, je me demande si je ne devrais pas utiliser le kit Make Them Move pour une maquette un peu plus grosse afin de pouvoir installer le module dedans.
J'ai dans mon stock une maquette correspondant mieux à mes nouveaux critères. Dois-je continuer avec ce D.520 ou garder le kit pour un prochain montage? Voilà la question de cette soirée.Le choix est fait. Je vais continuer le montage classique et utiliser le kit MTM avec une autre maquette.
- La mise en croix.
Je ferme les deux demi-fuselages et je colle les ailes. C'est du bon Tamiya, il n'y a pas de difficulté.
- La canopée.
J'utilise du scotch Tamiya pour protéger les vitres du cockpit.
- La peinture.
Je commence par peindre l'intrados et le fuselage avec du Gunze H67. Les éclaircies sont faites avec du Gunze H-417.
Pour l'extrados, c'est un peu raccourci car j'ai réalisé la peinture lors d'une expo et je n'ai pas pris le temps de photographier la maquette entre les différentes teintes.
On retrouve le combo Gunze H-67 et H-417 pour les bouts d'ailes. J'ai ensuite utilisé du gris Neutral Grey Gunze H-53 pour le gris le plus clair, du gris Gunze H-69 pour le gris moyen et du Gunze H-68 pour les taches les plus sombres.
Arrive enfin l'étape fatidique, celle des mouchetis du fuselage. J'ai pour habitude de peindre à l'aérographe équipé d'une buse de 0.4. Pour ce travail, je vais essayer le buse de 0.15.
Je ne sais pas si c'est à cause du changement de buse, le fait d'être en exposition ou mes limites de maitrise de l'aérographe, je n'ai pas réussi à faire les taches sur la maquette d'essai. Heureusement Olivier, un membre de mon club de maquette avec qui j'étais en expo, m'a prêté sa plaque à trous.
J'ai réussi avec une grande facilité et en un rien de temps à faire mieux que mes essais.
Voilà les mouchetis sont fait :)
- La décoration.
Pour peindre cette maquette, je m'inspire d'un D.520 du GCB 1/18 Vendée. Je scanne les décalcomanies de la planche Tamiya et je crée des masques avec la machine à découper Silhouette Portrait.
Je pulvérise du blanc Tamiya XF-2.

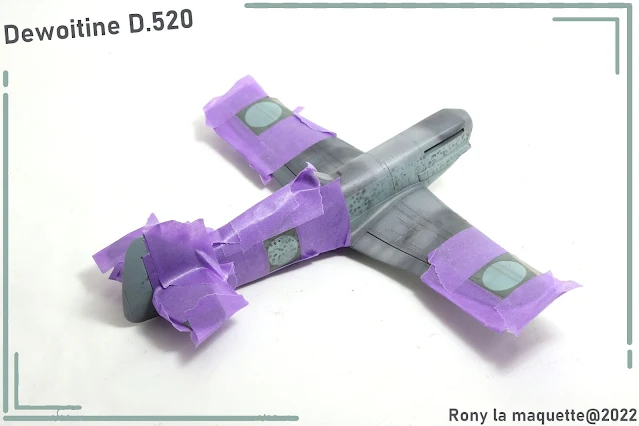

Je vais peindre les surfaces rouges. Je recouvre les surfaces blanches et celles qui seront en bleu.
Pour un rouge plus éclatant et pour faire les cercles jaunes, je peins toutes les surfaces en jaune Tamiya XF-3.
Je recouvre les cercles extérieurs des cocardes.
Je passe la peinture rouge Tamiya XF-7.
Je recouvre le rouge et découvre les zones bleues. Je passe du bleu Gunze H-45.
Je réalise les petits détails de l'insigne avec des feutres Posca. Je réalise que l'avion que je souhaite réaliser à une inscription "Vas y Jojo" sur le fuselage droit. Je n'ai pas d'autre choix que de le reproduire avec un feutre Posca blanc. Après quelques essais sur une vielle maquette, je me lance.
Ouf, c'est fait et ça me plaît :)
La décoration principale est faite. Je vais bientôt fixer les décalcomanies trop petites à reproduire pour finaliser celle-ci.
- Les lignes de structure.
Je vernis la maquette avec du verni brillant. Une fois celui-ci bien sec, je passe un jus fait d'un mélange de peinture à huile gris de Payne et d'essence F dans les creux des lignes de structure. Après un bon quart d'heure, j'essuie le surplus avec un mouchoir imbibé d'essence F.
- Les traces d'échappement.
Les photos des Dewoitine d.520 des forces françaises en 1945 apparaissent souvent avec des traces d'échappement assez imposantes. En m'inspirant des photos, je commence par peindre la trace avec du noir fortement dilué. Dans le godet, j'ajoute quelques gouttes de marron et je peins au-dessous des traces noires. Je termine par un voile de gris sous le travail précédent.
- Le vernis de finition.
Je fixe les pipes d'échappement et la sonde Pitot en bout d'aile.
Je préfère le rendu mat au brillant. J'utilise pour la première fois le vernis brillant mat de LPM ( Le Petit Matos). Je le passe à l'aérographe tel quel et c'est nickel.
Avec le flash, on ne s'en rend pas forcément compte mais la maquette est bien mate, l'aspect brillant a bien disparu.
J'aime bien son aspect. Je crois avoir trouvé mon nouveau vernis mat :)
- Les derniers détails.
Les masques du cockpit sont enlevés. Les traces de poudres des canons sont faits avec un crayon HB.
Un ami m'a fait remarquer que l'antenne de l'intrados n'était pas présente sur les D.520 récupérés auprès des Allemands. Je vais la retirer, boucher le trou et reprendre la peinture.
Ce montage est maintenant terminé. En route pour le stand photo.
- Les photos finales du Dewoitine D.520.
- Avec son diorama.
Pour accompagner ce Dewoitine, je suis assez feignant.
J'ai utilisé un plateau acheté à Action. J'ai recouvert ce plateau avec de l'enduit de lissage peint en marron. J'utilise ensuite de l'herbe synthétique de modélisme. Quelques touches de peinture rouges, jaunes et blanches me permettent d'ajouter de la couleur. Je passe un voile de peinture marron avec l'aérographe sous l'avion. J'ajoute deux figurines de pilotes français 1939-40 de Tarmac au 1/48.
Et voilà! Avec un minimum d'effort, ce D.520 est bien mis en valeur :)
Qu'en pensez-vous?
Merci d'avoir suivi cette réalisation et je vous dis à bientôt pour mon prochain montage.
