Diorama du A-1J Skyraider au Vietnam au 1/48.
- Introduction.
Nous sommes en 1965, Fidèle à sa devise "Pour que les autres vivent", le Skyraider "Sandy 02" se prépare à une mission de sauvetage des pilotes parachutés en plein milieu de la jungle. Cette mission consiste à escorter les hélicoptères de sauvetage et de sécuriser la zone de récupération.
L'armurier finit ses ultimes versifications et le pilote fait le point sur l'état de son avion auprès du mécanicien. Non loin de là, les occupants d'une jeep regardent la scène avec admiration.
Je vous partage le lien d'une vidéo pour se mettre dans l'ambiance, bon visionnage.
L'armurier finit ses ultimes versifications et le pilote fait le point sur l'état de son avion auprès du mécanicien. Non loin de là, les occupants d'une jeep regardent la scène avec admiration.
Je vous partage le lien d'une vidéo pour se mettre dans l'ambiance, bon visionnage.
- Liste des kits utilisés.
Le Skyraider A-1J de Tamiya au 1/48.
La Jeep Willys MB d'Hasegawa au 1/48
Figurines de l'U.S.A.F d'Academy & d' Hasegawa au 1/48.
Le muret est ensuite installé. Pour donner un peu de volume, j'ai collé les différents éléments du mur à des morceaux de polystyrène expansé.
Je découpe les flancs du diorama dans une planche d'Isorel. Les murs sont peints à la bombe de peinture grise.
J'utilise la base "Allied airfield with PSP cover ". C'est une plaque en plastique sur laquelle sont gravées les célèbres plaques PSP que l'on retrouve souvent sur les bases aériennes de l'USAF du Vietnam.
Comme souvent avec mes dioramas, je vais apporter un petit relief avec une pente douce pour la Jeep. La végétation sera évidemment présente sur cette partie du décor. Quelques figurines seront présentes mais leurs dispositions ne sont pas encore établies.
Voici une première photo pour aider à visionner le projet.
Comme souvent avec mes dioramas, je vais apporter un petit relief avec une pente douce pour la Jeep. La végétation sera évidemment présente sur cette partie du décor. Quelques figurines seront présentes mais leurs dispositions ne sont pas encore établies.
Voici une première photo pour aider à visionner le projet.
- Changement de plan.
La Jeep étant en anachronisme trop flagrante. J'ai décidé d'enlever celle-ci du diorama. La route n'ayant plus lieu d’être, je la retire également :) Que reste-t-il donc sur ce diorama?
Le Skyraider et les figurines :)
Je profite de ma nouvelle acquisition, l'imprimante 3D Alphawise U30, pour imaginer un autre projet.
Le Skyraider sera dans son enceinte entourée du mur de protection typique des aérodromes du Vietnam.
Le Skyraider et les figurines :)
Je profite de ma nouvelle acquisition, l'imprimante 3D Alphawise U30, pour imaginer un autre projet.
Le Skyraider sera dans son enceinte entourée du mur de protection typique des aérodromes du Vietnam.
- Conception du mur.
Je débute dans l'impression 3D et je dois découvrir ce nouveau monde. Je commence par utiliser le site en ligne Tinkercad ,c'est un logiciel qui permet la conception d'objet en 3D assez facilement.
Après quelques tâtonnements, j'ai réussi à faire ce pan de mur.
Après quelques tâtonnements, j'ai réussi à faire ce pan de mur.
J'utilise ensuite le logiciel Cura pour transformer le fichier de Tinkercad en un fichier lisible par mon imprimante.
Avec de l’expérience et quelques réglages, on doit avoir mieux, mais pour le moment, ça me va. Cette première pièce va constituer une partie du mur et sera vite rejointe par d'autres pièces.
L'Alphawise U30 a bien travaillé, elle m'a déjà permis de faire cinq pièces. Cela commence à ressembler à un "Blast wall de L'USAF" :)
- Le choix de la disposition.
L'idée principale est maintenant définie. Le Skyraider sera dans son box entouré de son mur de type blast wall. Mais comment disposer l'ensemble?

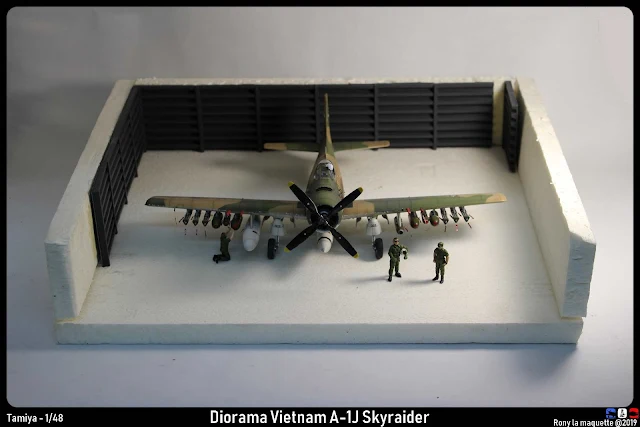

Je commence de façon classique. Vu de face et murs mis en bordure.
Je commence de façon classique. Vu de face et murs mis en bordure.
Je n'accroche pas, la maquette du Skyraider n'est pas mise en valeur.
Pour le deuxième choix, je place l'avion en biais.
Pour le deuxième choix, je place l'avion en biais.
L'avion est mieux mis en valeur, mais la disposition ne me semble pas très réaliste.

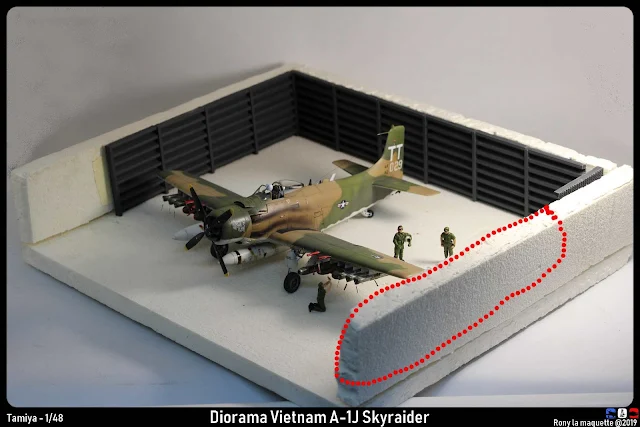

Je décide alors un mélange des deux. L'avion au centre du box, le diorama sera disposé en biais et le mur au premier plan sera tronqué de la zone en rouge visible sur la photo.
Je décide alors un mélange des deux. L'avion au centre du box, le diorama sera disposé en biais et le mur au premier plan sera tronqué de la zone en rouge visible sur la photo.
Je ne suis pas encore totalement satisfait. La manière d'exposer ce diorama de travers m'exclut d'office la possibilité de mettre ce diorama dans la vitrine.
Ma dernière idée est de supprimer le mur du premier plan, de déplacer les murs plus au centre du diorama et de créer un léger décalage pour casser le parallélisme de l'ensemble.
Ma dernière idée est de supprimer le mur du premier plan, de déplacer les murs plus au centre du diorama et de créer un léger décalage pour casser le parallélisme de l'ensemble.

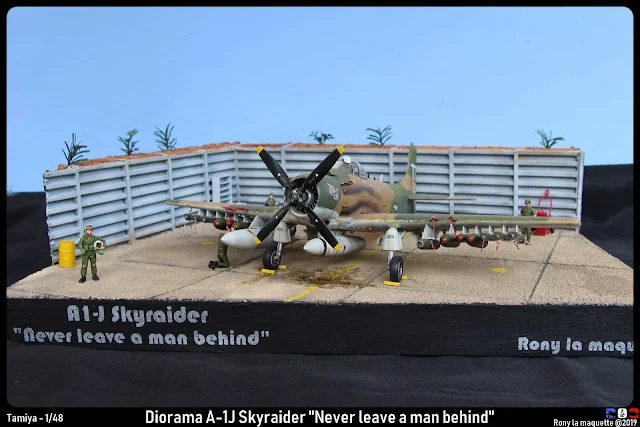

Voilà j'ai enfin trouvé la disposition de ce diorama. Une photo de face me confirme ce choix :)
Le choix est fait, le Blastwall du fond sera la limite du cadre.
Un petit tour dans l'atelier de mon père pour découper proprement la base dans une planche de médium. Le polystyrène expansé est également découpé.
Reste à trouver comment habiller l’arrière-plan, un autre box? Et je comble le vide ou je change la forme rectangulaire de la base en un polygone qui s'adapte à la forme du mur?
Pour ce soir, fini les questions, la nuit porte conseil.
Et vous, que me conseillez-vous?
- Création du cadre.
Le choix est fait, le Blastwall du fond sera la limite du cadre.Un petit tour dans l'atelier de mon père pour découper proprement la base dans une planche de médium. Le polystyrène expansé est également découpé.
Le muret est ensuite installé. Pour donner un peu de volume, j'ai collé les différents éléments du mur à des morceaux de polystyrène expansé.
Je découpe les flancs du diorama dans une planche d'Isorel. Les murs sont peints à la bombe de peinture grise.
Je comble les vides entre le blastwall et le cadre avec de l'enduit.
Sur le dessus, j'ai découpé et collé une carte plastique de Playstation network pour faire les prolongements des poteaux.
Je suis moyennement convaincu par la liaison du premier pan de mur et le cadre, je décide de lui ajouter un demi-élément.( en gris foncé sur la photo).
Sur le dessus, j'ai découpé et collé une carte plastique de Playstation network pour faire les prolongements des poteaux.
Je suis moyennement convaincu par la liaison du premier pan de mur et le cadre, je décide de lui ajouter un demi-élément.( en gris foncé sur la photo).
- Réalisation du Tarmac.
Pour réaliser le béton de l'enclos, j'utilise, pour la première fois, un mélange de Gesso et de sable de décoration. Je profite aussi pour tracer les joints de dilatation. Les carreaux font 10.4 cm de longueur.
Je peins les dalles à la bombe à peinture en couleur chair de la marque Gold.
et je commence à peindre la terre au-dessus du muret.
et je commence à peindre la terre au-dessus du muret.
Un jus fait de peinture à huile noire et d'essence F est passé sur le tarmac. un autre jus de couleur sable est passé sur la terre.
La ligne jaune est peinte à l'aide de scotch et je repasse un jus noir sur le tarmac.
C'est peut-être un peu trop du coup :( . Je vais laisser comme cela ce soir et je verrais demain si je tente d'éclaircir le tout.
Et vous? Qu'en pensez-vous?
C'est peut-être un peu trop du coup :( . Je vais laisser comme cela ce soir et je verrais demain si je tente d'éclaircir le tout.
Et vous? Qu'en pensez-vous?

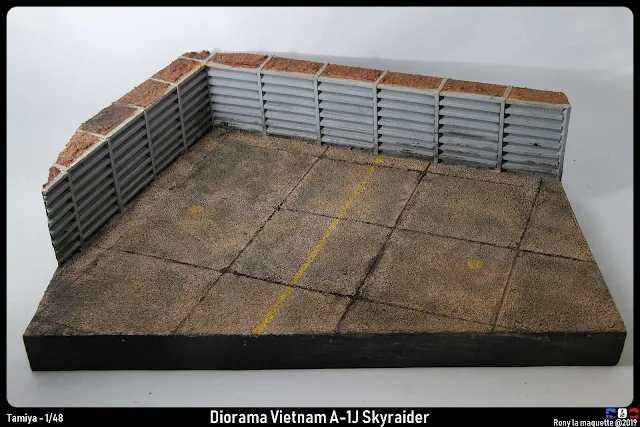

J'ai décidé d'éclaircir le tarmac avec de la peinture Tamiya XF-57 Buff .
Les marques jaunes sont reprises. Le gris du mur est également éclairci.
J'ai ajouté de la végétation avec des plantes pour aquarium.
La tache d'huile est faite avec de la peinture pour vitrail de Pébéo brun numéro 11 et sable numéro 30
Les marques jaunes sont reprises. Le gris du mur est également éclairci.
J'ai ajouté de la végétation avec des plantes pour aquarium.
La tache d'huile est faite avec de la peinture pour vitrail de Pébéo brun numéro 11 et sable numéro 30

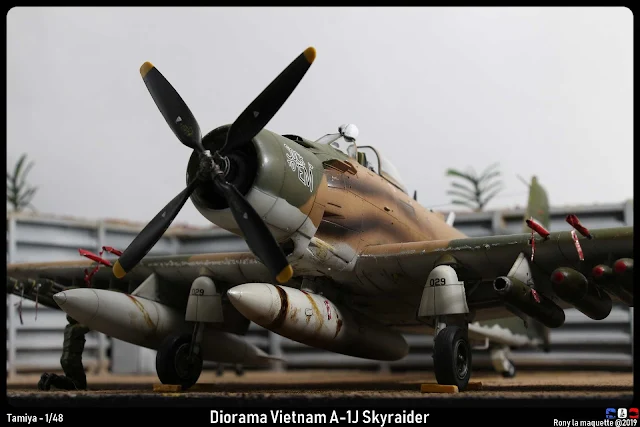

Je place le Skyraider pour voir ce que ça donne.
Et pour le fun, je place son contemporain le F-4B phantom II plus habitué aux ponts des porte-avions que les bases de l'USAF.
Le Phantom vous plaît? Retrouvez le sur cette page du blog :)
Afin de rendre un petit hommage aux hommes qui ont participé aux missions de sauvetage des équipages tombés derrière les lignes ennemies, j'ai appelé ce diorama:
Ce titre est une devise qui accompagne souvent les unités de Skyraiders dédies aux missions de récupérations.
Sur Wikipédia, c'est la devise "Pour que les autres vivent" qui est retenue, j'ai failli appeler le diorama ainsi :)
Le titre étant décidé, il me reste à le peindre. Une fois encore, la Caméo Silhouette va encore chauffer pour réaliser les pochoirs.
Un tas de sable est mis devant le balayeur. il est courageux car le tas est assez conséquent :)
Une flaque d'eau faite avec du vernis est ajouté à coté de l'aile gauche.

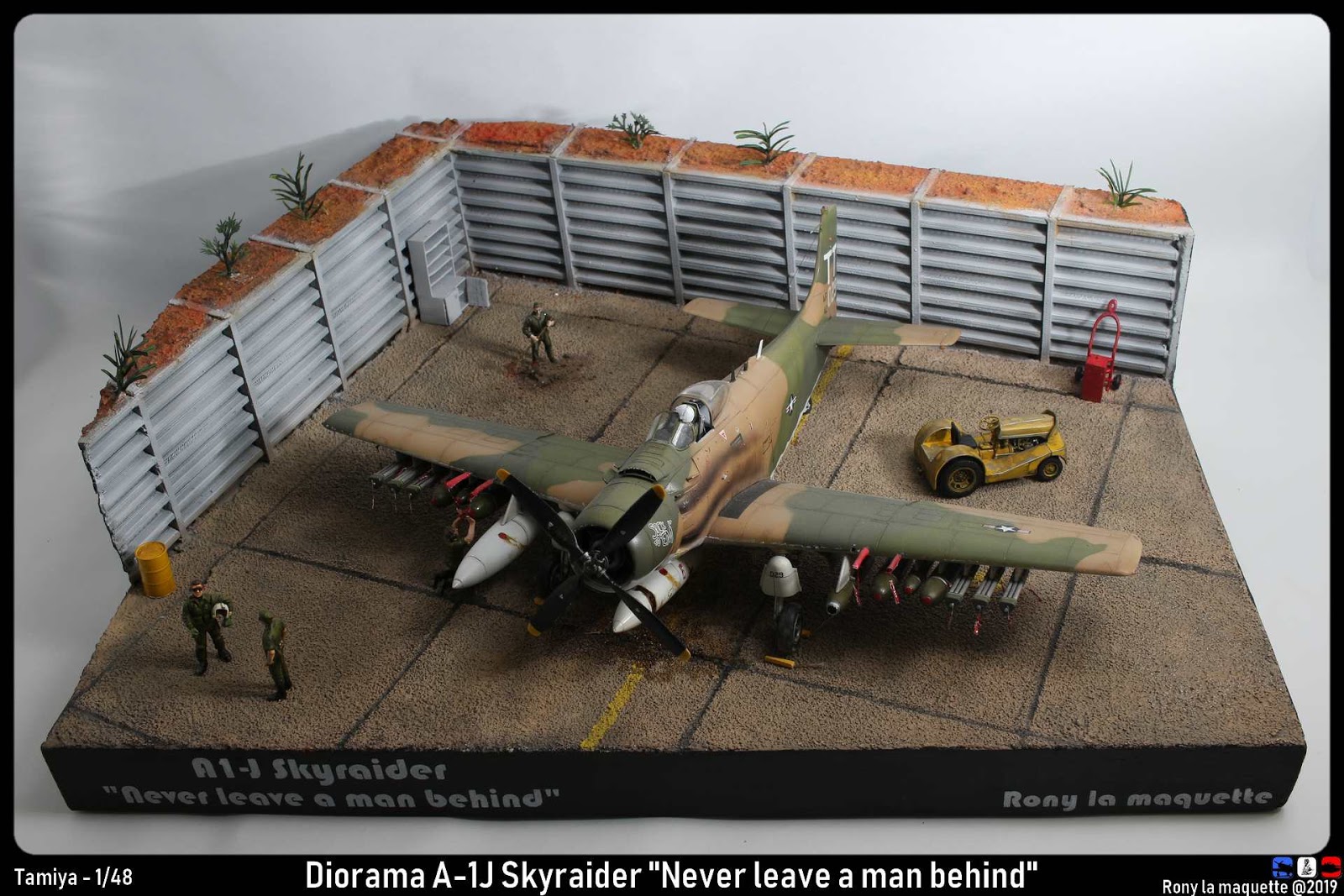

Ainsi se termine le diorama sur le Skyraider A-1J du 602nd Special Operations Squadron.
A travers ce diorama, j'ai commencé mes premiers pas dans l'impression 3D et je commence à entrevoir les possibilités offertes par cette technologie. Malheureusement j'ai également découvert mes limites dans ce domaine :(.
J’espère qu'à la lecture de cet article, vous avez eu de l’intérêt à suivre ce pas-à-pas.
Hello! C'est Rony. Maquettiste et blogueur, je partage avec vous ma passion des maquettes, des figurines et du diorama. Si vous avez une question ou envie de réagir après avoir lu cet article, n'hésitez pas à poster un commentaire !
- Ajout des figurines. et de quelques détails.
J'ai déplacé la ligne jaune afin de supprimer l’espace vide de droite.
En gardant le même souci de supprimer les espaces vides, je place les figurines sur celles-ci.
Un extincteur et un tonneau sont également ajoutés.
En plus des figurines prévues au début du diorama, je fais appel à une figurine supplémentaire, un balayeur US de Tarmac.
Des cales en bois peintes en jaune sont installées.
 |
| Diorama du A-1J Skyraider au Vietnam au 1/48. |
- Titres et pochoirs.
Afin de rendre un petit hommage aux hommes qui ont participé aux missions de sauvetage des équipages tombés derrière les lignes ennemies, j'ai appelé ce diorama:
"Never leave a man behind".
Ce titre est une devise qui accompagne souvent les unités de Skyraiders dédies aux missions de récupérations.
Sur Wikipédia, c'est la devise "Pour que les autres vivent" qui est retenue, j'ai failli appeler le diorama ainsi :)
Le titre étant décidé, il me reste à le peindre. Une fois encore, la Caméo Silhouette va encore chauffer pour réaliser les pochoirs.
Une signature est également peinte :)
Vue d'ensemble du cadre peint.
-
Les derniers détails.
Un tas de sable est mis devant le balayeur. il est courageux car le tas est assez conséquent :)Une flaque d'eau faite avec du vernis est ajouté à coté de l'aile gauche.
- Conclusion.
Ainsi se termine le diorama sur le Skyraider A-1J du 602nd Special Operations Squadron.A travers ce diorama, j'ai commencé mes premiers pas dans l'impression 3D et je commence à entrevoir les possibilités offertes par cette technologie. Malheureusement j'ai également découvert mes limites dans ce domaine :(.
J’espère qu'à la lecture de cet article, vous avez eu de l’intérêt à suivre ce pas-à-pas.
N'hésitez-pas à laisser un commentaire afin de connaitre vos avis sur cette réalisation.
Je vous invite à suivre le lien ci-dessous pour découvrir les photos finales.
Je vous invite à suivre le lien ci-dessous pour découvrir les photos finales.
- Les liens.
Les articles en lien avec ce diorama.
- Info de dernière minute.
On vient de me donner la "moto-tug" de Tamiya à monter pour agrémenter ce diorama.
Je reviendrai mettre à jour cette page lors de cet ajout :)
A bientôt.
